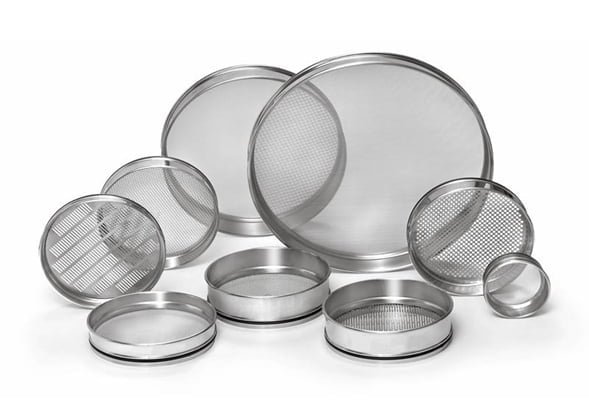

Descripción general del tamiz de prueba:
El tamiz de prueba también se llama tamiz de prueba, tamiz de laboratorio, tamiz de laboratorio, tamiz de prueba, tamiz de laboratorio, tamiz experimental, tamiz estándar, tamiz de inspección, tamiz de prueba estándar, tamiz de muestreo, tamiz de partículas, tamiz de análisis, tamiz de verificación, tamiz de suelo, conjunto de tamiz. , criba de farmacopea, criba de tierra y roca, criba de sedimentos, criba de agregados, criba de muestra de carbón, criba de juego de cribas, accesorio de prueba de cribado estándar, criba estándar de acero inoxidable, etc.
Función del tamiz de prueba:
El tamiz de prueba es una herramienta para la clasificación y detección del tamaño de partículas de materiales. Es un tamiz que es inspeccionado, identificado y acordado por la institución designada, lo cual es un símbolo importante que se diferencia del tamiz general.
Aplicación del tamiz de prueba:
Se utiliza principalmente para el análisis y la detección del tamaño de partículas, ampliamente utilizado en abrasivos, prospección geológica, metalurgia, farmacopea, materiales de construcción químicos y otras industrias para la detección y prueba de materiales de partículas.
Estructura del tamiz de prueba:
El marco del tamiz de prueba, la cubierta del tamiz y la parte inferior del tamiz están hechos de acero inoxidable de alta calidad.
(1) marco de pantalla:
1. El marco de la pantalla adopta acero inoxidable de alta calidad y un moldeado de dibujo único, pulido de superficie y con una apariencia fina. Coopere estrechamente, sin fugas de material ni agua. El espesor de la pared es de 0,6~0,7 mm. La superficie es tan brillante que puede servir como espejo. Formación integral, fuerte y duradera, sin magnetismo.
2. La pantalla y el marco se fijan mediante soldadura de estaño. La conexión es firme, sin holguras, sin espacios ni atascos.
3. Puede ser resistente a altas temperaturas de 400 grados centígrados y puede usarse para soluciones inorgánicas y orgánicas.
4. Debido al uso de estiramiento y conformación, las dimensiones se unifican. Y el marco del tamiz superior e inferior adopta una superficie cónica coincidente (consistente con el método de sellado de la válvula), que queda completamente sellada después de la instalación superior e inferior. Mientras tanto, debido a la conductividad eléctrica entre los marcos, se evita la adsorción electrostática (consistente con la estructura de la pantalla Taylor en Estados Unidos). El fino gránulo fluye suavemente. Si el usuario lo solicita, también se puede equipar con el anillo de sellado, pero considerando el problema electrostático y el sello ha cumplido con los requisitos, generalmente no lo utilizamos.
5. Altura: 50 mm (general), 23 mm (corto)
Diámetro del marco: 8 pulgadas, 12 pulgadas, 75 mm, 200 mm, 300 mm
(2) pantalla de malla:
La malla es precisa. La pantalla está marcada por el tamaño de pantalla estándar y el tamaño de malla, por lo que la malla con la misma especificación es idéntica en diferentes momentos.
El material de pantalla comúnmente utilizado es latón, bronce al estaño y acero inoxidable.
2.36um~100um adoptan niquelado, lo que no solo puede mejorar la precisión del orificio de la malla, sino que también previene la deformación de la malla. Dureza, resistencia al desgaste y durabilidad de los agujeros de malla. Fuerte, resistente al desgaste y duradero.
Superficie de la pantalla del tamiz de prueba:
Según el material de la pantalla, el tamiz de prueba se divide en tamiz de prueba de malla de alambre tejido, tamiz de prueba de placa perforada de metal y tamiz de prueba de conformación eléctrica.
Tipo de pantalla | Estándar | Tamaño básico de la malla |
Malla de alambre tejido | GB/T6003.1-1997, cumplir con la norma internacional ISO3310-1:1990 series R20/3, R20, R40/3 | 2,36 mm ~ 0,015 mm, agujero cuadrado: 2,36 mm ~ 0,02 mm agujero triangular: a 0,005 mm |
Placa perforada de metal (tabla de perforación) | GB/T6003.2-1997, cumplir con la norma internacional ISO3310-2:1990 series R20/3, R20, R40/3 | 32 mm ~ 1 mm, Se utiliza principalmente en tamices de prueba de malla grande (>3 mm) |
Conformado eléctrico | GB/T6003.3-1997 | 0,50 mm ~ 0,005 mm, Tolerancia absoluta del tamaño del agujero: 2 ~ 3 um. φ75*25mm |
Tabla de conversión de tamaño de partículas:
Malla BSS | Malla ASTM | Malla Tyler | Malla ISS | Micrón | milímetros |
4 | 5 | 5 | — | 4000 | 4.00 |
6 | 7 | 7 | 280 | 2812 | 2.81 |
8 | 10 | 9 | 200 | 2057 | 2.05 |
10 | 12 | 10 | 170 | 1680 | 1.68 |
12 | 14 | 12 | 150 | 1405 | 1.40 |
14 | 16 | 14 | 120 | 1240 | 1.20 |
16 | 18 | 16 | 100 | 1003 | 1.00 |
18 | 20 | 20 | 85 | 850 | 0.85 |
22 | 25 | 24 | 70 | 710 | 0.71 |
30 | 35 | 32 | 50 | 500 | 0.50 |
36 | 40 | 35 | 40 | 420 | 0.42 |
44 | 45 | 42 | 35 | 355 | 0.35 |
52 | 50 | 48 | 30 | 300 | 0.30 |
60 | 60 | 60 | 25 | 250 | 0.25 |
72 | 70 | 65 | 20 | 210 | 0.21 |
85 | 80 | 80 | 18 | 180 | 0.18 |
100 | 100 | 100 | 15 | 150 | 0.15 |
120 | 120 | 115 | 12 | 125 | 0.12 |
150 | 140 | 150 | 10 | 105 | 0.10 |
170 | 170 | 170 | 9 | 90 | 0.09 |
200 | 200 | 200 | 8 | 75 | 0.075 |
240 | 230 | 250 | 6 | 63 | 0.063 |
300 | 270 | 270 | 5 | 53 | 0.053 |
350 | 325 | 325 | 4 | 45 | 0.045 |
400 | 400 | 400 | — | 37 | 0.037 |
500 | 500 | 500 | — | 25 | 0.025 |
625 | 625 | 625 | — | 20 | 0.020 |
Tabla comparativa de mallas de pantalla:
Malla | µm | Malla | µm |
2 | 8000 | 100 | 150 |
3 | 6700 | 115 | 125 |
4 | 4750 | 120 | 120 |
5 | 4000 | 125 | 115 |
6 | 3350 | 130 | 113 |
7 | 2800 | 140 | 109 |
8 | 2360 | 150 | 106 |
10 | 1700 | 160 | 96 |
12 | 1400 | 170 | 90 |
14 | 1180 | 175 | 86 |
16 | 1000 | 180 | 80 |
18 | 880 | 200 | 75 |
20 | 830 | 230 | 62 |
24 | 700 | 240 | 61 |
28 | 600 | 250 | 58 |
30 | 550 | 270 | 53 |
32 | 500 | 300 | 48 |
35 | 425 | 325 | 45 |
40 | 380 | 400 | 38 |
42 | 355 | 500 | 25 |
45 | 325 | 600 | 23 |
48 | 300 | 800 | 18 |
50 | 270 | 1000 | 13 |
60 | 250 | 1340 | 10 |
65 | 230 | 2000 | 6.5 |
70 | 212 | 5000 | 2.6 |
80 | 180 | 8000 | 1.6 |
90 | 160 | 10000 | 1.3 |
