Introducción:

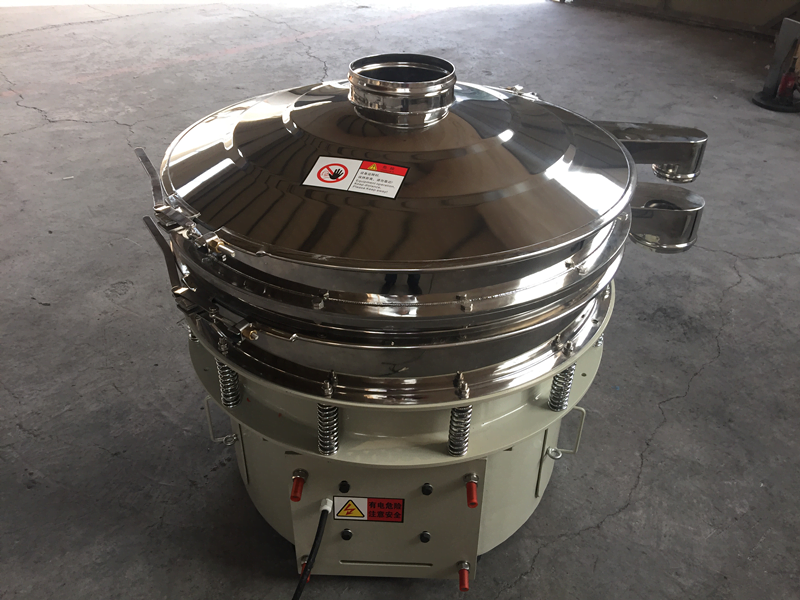

Nuestra potente pantalla vibratoria AYGO no utiliza motor vibratorio sino que utiliza motores de uso general, manteniendo el agente vibratorio y el motor separados. Los pesos superiores e inferiores montados en la parte superior e inferior del agente vibratorio permiten el movimiento tridimensional (horizontal, vertical y oblicuo) y tratamientos según el material adecuadamente.
El ajuste óptimo de las vibraciones y revoluciones es posible integrando el control inverter a la máquina.
Nuestras tamizadoras vibratorias de la serie AYGO satisfacen la demanda del mercado de un tamizado más rápido, más fiable y más preciso. La duplicación de la amplitud permite alcanzar una capacidad de tamizado entre dos y cuatro veces superior a la de los tipos convencionales. Además, el patrón de vibración se puede modificar en función de los materiales.
Características:
1. La aceleración longitudinal es el doble que la del tamiz rotatorio del producto original (en comparación con el de nuestra empresa).
2. La capacidad de manipulación es de 2 a 4 veces mayor que la del producto original (en comparación con nuestra empresa). Los materiales que son difíciles de tamizar difícilmente pueden obstruir la malla y el rendimiento también se duplica.
3. El ruido se reduce notablemente. Volumen pequeño, movimiento cómodo, sin necesidad de instalación.
4. Con fuerza de vibración más potente y estructura sólida.
5. Es más cómodo reemplazar la malla de la pantalla.
6. Accionamiento por motor convencional. También se encuentran disponibles accionamientos por motor a prueba de explosiones.
Principio de funcionamiento:
Los pesos superiores e inferiores montados en la parte superior e inferior del agente vibratorio permiten el movimiento tridimensional (horizontal, vertical y oblicuo) y tratamientos según el material de forma adecuada.
Generalmente, las máquinas vibran con la superficie de la pantalla como centro, y los pesos montados en ambos extremos del eje del agente vibratorio crean las vibraciones. La revolución del peso superior genera vibraciones horizontales en la superficie de la pantalla y mueve los materiales alimentados al centro de la pantalla en la dirección de la revolución. El peso inferior genera vibraciones verticales y mueve los materiales hacia la periferia. Estas vibraciones se combinan para generar movimientos tridimensionales especiales en la pantalla. El cambio de fase del peso superior en relación con el peso inferior cambia el comportamiento vibratorio, creando así el movimiento óptimo para los materiales que se están tratando.
Parámetros técnicos:
| Diámetro (mm) | 500 | 800 | 1000 | 1200 | 1500 |
| Motor (KW) | 0.75 | 1.5 | 2.2 | 3.7 | 3.7 |
| Número de vibración | 1800 (VPM) | 1500 (VPM) | 1200 (VPM) | ||
| Material | Polvo de contacto de la pieza: SUS304 Otros: galvanizado por inmersión en caliente sobre SS400 | ||||
| Modelo | A | B | C | D | mi | F | GRAMO | h | I | j | K | l |
| AYGO-500-1 AYGO-500-2 AYGO-500-3 | 550 | 100 | 490 | 375 | 80 | 80 | 438 | 542 | — | — | 100 | 723 |
| 647 | — | 828 | ||||||||||
| 647 | 752 | 933 | ||||||||||
| AYGO-800-1 AYGO-800-2 AYGO-800-3 | 815 | 150 | 785 | 575 | 100 | 100 | 495 | 638 | — | — | 127 | 929 |
| 770 | — | 1061 | ||||||||||
| 770 | 902 | 1193 | ||||||||||
| AYGO-1000-1 AYGO-1000-2 AYGO-1000-3 | 815 | 200 | 917 | 675 | 160 | 100 | 508 | 642 | — | — | 125 | 957 |
| 774 | — | 1089 | ||||||||||
| 774 | 906 | 1221 | ||||||||||
| AYGO-1200-1 AYGO-1200-2 AYGO-1200-3 | 1030 | 250 | 1112 | 780 | 160 | 160 | 685 | 865 | — | — | 165 | 1200 |
| 1035 | — | 1370 | ||||||||||
| 1035 | 1205 | 1540 | ||||||||||
| AYGO-1500-1 AYGO-1500-2 AYGO-1500-3 | 1030 | 250 | 1395 | 950 | 200 | 160 | 685 | 880 | — | — | 155 | 1236 |
| 1040 | — | 1396 | ||||||||||
| 1040 | 1200 | 1556 |
Solicitud:
Referencia de capacidad de manejo:
| Nombre | Peso específico | Tamaño de partícula (malla) | Tipo poderoso | Tipo ordinario | Relación de capacidad | |||
| 1 | quimicos | 0.5 | 400# 500# | AYGO-600-2S | 36 kg/h | AY-600-2S | 10 kg/h | 3.35 |
| 2 | Resina | 0.9 | 80# | AYGO-1000-1S | 660 kg/h | AY-1000-1S | 283 kg/h | 2.33 |
| 3 | Siliciuro alcalino | 1.3 | 60# | AYGO-1000-1S | 970 kg/h | AY-1000-1S | 800 kg/h | 1.21 |
| 4 | Sílice | 0.9 | 100# | AYGO-1000-1S | 500 kg/h | AY-1000-1S | 280 kg/h | 1.79 |
| 5 | Sílice procesada | 0.5 | 100# | AYGO-1000-1S | 32 kg/h | AY-1000-1S | 28 kg/h | 2.74 |
| 6 | Arena de sílice | 1.5 | 35# | AYGO-1000-1S | 2000 kg/h | AY-1000-1S | 1000 kg/h | 2.00 |
| 7 | Productos farmacéuticos | 0.6 | 14# 50# | AYGO-600-2S | 38 kg/h | AY-600-2S | 12 kg/h | 3.35 |
| 8 | Material abrasivo | 2.5 | 32# | AYGO-800-1S | 3700 kg/h | AY-800-1S | 560 kg/h | 6.60 |
